КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ,
НЕ РАСПРОСТРАНЯЮЩИЕ ГОРЕНИЕ, С НИЗКИМ ДЫМО- И ГАЗОВЫДЕЛЕНИЕМ


      Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении до 1000В.
      Кабели изготавливаются для общепромышленного применения и атомных станций.
      по ТУ 16.К71-090-90: ВБбШнг, АВБбШнг, СБнлШнг, АСБнлШнг, ЦСБнлШнг, ЦАСБнгШнг
      по ТУ 16.К71-090-2002: ВБВнг-LS, АВБВнг-LS, СБВнг-LS, АСБВнг-LS, ЦСБВнг-LS, ЦАСБВнг-LS, ПвБВнг-LS, АПвБВнг-LS, ПвВГнг-LS, АПвВГнг-LS

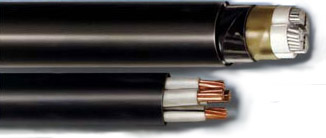

ON-LINE заказ ВВГнг-LS Кабель силовой медный нераспространяющий горение, пониженное выделение дыма и газа


Силовые кабели, не распространяющие горение с низким дымо- и газовыделением

    До 2003 г. кабели (ААШнг; ЦААШнг; ААБнлГ; ЦААБнлГ; кабели марок АСБнлШнг; ЦАСБнлШнг; СБнлШнг; ЦСБнлШнг; АВБбШнг; ВБбШнг и кабели марок АВВГнг; ВВГнг) обеспечивали требование по нераспространению горения при прокладке в пучках, однако при горении шланга из ПВХ пластиката выделяли большое количество плотного черного дыма. Для уменьшения оптической плотности дыма были разработаны принципиально новые рецептуры ПВХ пластикатов. Указанные рецептуры при их применении для изоляции и оболочек кабелей обеспечивают нераспространение горения при прокладке кабелей в пучках, а при их горении снижение светопроницаемости в задымленном помещении происходит менее, чем на 40%. Таким образом, обеспечивается возможность быстрого обнаружения очага пожара.
    Начиная с 2003 г. силовые кабели с пропитанной бумажной и пластмассовой изоляцией, не распространяющие горение при прокладке в пучках, могут изготавливаться в двух вариантах:

  • Кабели, не распространяющие горение (с индексом <-нг>);

  • Кабели, не распространяющие горение с низким дымо- и газовыделением (с индексом <-нг-LS>).
        Кабели с индексом -нг-LS обеспечивают нераспространение горения при прокладке в пучках по категории А.


  • Токопроводящая жила

    алюминиевая или медная однопроволочная или многопроволочная.

    Изоляция

    из поливинилхлоридной композиции пониженной пожароопасности.

    Оболочка

    для кабелей марок АВВГнг- LS, ВВГнг- LS и внутренняя оболочка кабелей ВБВнг- LS и АВБВнг- LS – из поливинилхлоридной композиции пониженной пожароопасности.

    Защитный покров

    Кабели АВБбШвнг- LS, ВБбШвнг- LS, ВБВнг- LS, АВБВнг- LS:
    - броня из плоских стальных оцинкованных лент;
    - защитный шланг из поливинилхлоридной композиции пониженной пожароопасности.

    Номинальное сечение жил

    от 1,5 до 240 мм2, в зависимости от марки кабеля.

    Кабели изготавливаются одно-, двух-, трех-, четырехжильными. Кабели марок АВВГнг- LS, ВВГнг- LS изготавливаются также пятижильными. Четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).

    Силовые кабели с бумажной пропитанной изоляцией не распространяющие горение

    Марка кабеля

    Число жил

    Номинальное сечение (мм.кв.)

    Номинальное напряжение (кВ)

    Стандарт

    Описание

    ААШнг-LS

    3
    4

    25-240

    1, 6, 10
    1

    ГОСТ 18410-73 с доп. Тех. требованиями

    Кабели силовые с алюминиевой жилой, бумажной пропитанной изоляцией, в алюминиевой оболочке с защитным покровом типа Шнг-LS (со шлангом из ПВХ композиции пониженной пожароопасности с низким дымо-и газовыделением). Прокладка в пожароопасных помещениях.

    АСБВнг-LS

    3

    25-240

    6, 10
    1

    ТУ 16.К71-090-2002

    Кабели силовые с алюминиевой жилой, бумажной пропитанной изоляцией, в свинцовой оболочке, с защитным покровом бронированного типа со шлангом из ПВХ композиции пониженной горючести с низким дымо-и газовыделением. Прокладка в кабельных сооружениях, помещениях и сооружениях метрополитенов, в т. ч. в пожароопасных при отсутствии растягивающих усилий в процессе эксплуатации.

    СБВнг-LS

    3

    25-240

    6, 10
    1

    ТУ 16.К71-090-2002

    Кабели силовые с медной жилой, бумажной пропитанной изоляцией, в свинцовой оболочке с защитным покровом бронированного типа со шлангом из ПВХ композиции пониженной горючести с низким дымо-и газовыделением. Прокладка в кабельных сооружениях, помещениях и сооружениях метрополитенов, в т. ч. в пожароопасных и взрывоопасных зонах при отсутствии растягивающих усилий в процессе эксплуатации.

    Силовые кабели с пластмассовой изоляцией не распространяющие горение

    Марка кабеля

    Число жил

    Номинальное сечение (мм.кв.)

    Номинальное напряжение (кВ)

    Стандарт

    Описание

    АВВГнг-LS

    1
    3
    4
    5
    5

    16-240
    16-240
    16-240
    16-35
    50-240

    1

    ТУ 16.К71-310-2001

    Кабели силовые с алюминиевыми жилами, изоляция и оболочка из поливинилхлоридной композиции пониженной горючести и с низким дымо-и газовыделением без защитного покрова. Прокладка в пожароопасных помещениях при условии отсутствия опасности механических повреждений.

    ВВГнг-LS

    1
    3
    4
    5
    5

    16-240
    16-240
    16-240
    16-25
    35-240

    1

    ТУ 16.К71-310-2001

    Кабели силовые с медными жилами, изоляция и оболочка из поливинилхлоридной композиции пониженной горючести и с низким дымо-и газовыделением без защитного покрова. Прокладка в пожароопасных помещениях при условии отсутствия опасности механических повреждений.

    АПвВГнг-LS

    1
    3
    4
    5

    50-625
    16-240
    16-240
    16-240

    1

    ТУ 16.К71-090-2002

    Кабели силовые с алюминиевыми жилами, изоляция из вулканизированного полиэтилена и оболочка из поливинилхлоридного пластиката пониженной горючести и с низким дымо-и газовыделением без защитного покрова. Прокладка в кабельных сооружениях, помещениях и сооружениях метрополитенов, в т. ч. в пожароопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации.

    ПвВГнг-LS

    1
    3
    4
    5

    50-625
    16-240
    16-240
    16-240

    1

    ТУ 16.К71-090-2002

    Кабели силовые с медными жилами, изоляция из вулканизированного полиэтилена, оболочка из поливинилхлоридного пластиката пониженной горючести и с низким дымо-и газовыделением, без защитного покрова. Прокладка в кабельных сооружениях, помещениях и сооружениях метрополитенов, в т. ч. в пожароопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации.

    АВБбШвнг-LS

    3
    4

    16-240

    1

    ТУ 16.К71-310-2001

    Кабели силовые с алюминиевыми жилами с изоляцией из ПВХ композиции пониженной пожароопасности, с защитным покровом типа БбШв со шлангом из ПВХ композиции пониженной пожароопасности с низким дымо- и газовыделением. Прокладка в кабельных сооружениях и помещениях, в т.ч. в пожароопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации.

    ВБбШвнг-LS

    3
    4

    16-240

    1

    ТУ 16.К71-310-2001

    То же с медными жилами. Прокладка в кабельных сооружениях и помещениях, в т.ч. в пожароопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации.

    ВБВнг-LS

    1
    1
    3
    4
    5

    50-625
    240-625
    16-240
    16-240
    16-240

    1
    3
    1

    ТУ 16.К71-090-2002

    Кабели силовые бронированные,с медными жилами с изоляцией и оболочкой из ПВХ композиции пониженной пожароопасности, с низким дымо- и газовыделением. Прокладка в кабельных сооружениях, помещениях и сооружениях метрополитенов, в т. ч. в пожароопасных и взрывоопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации.

    АВБВнг-LS

    1
    1
    3
    4
    5

    50-625
    240-625
    16-240
    16-240
    16-240

    1
    3
    1

    ТУ 16.К71-090-2002

    То же, с алюминиевыми жилами. То же, за исключением взрывоопасных зон классов В-1 и В-1а.

    АПвБВнг-LS

    1
    3
    4
    5

    50-625
    16-240
    16-240
    16-240

    1
    3
    1

    ТУ 16.К71-090-2002

    Кабели силовые бронированные с алюминиевыми жилами, изоляция из вулканизированного полиэтилена, оболочка из поливинилхлоридного пластиката пониженной горючести и с низким дымо-и газовыделением. Прокладка в кабельных сооружениях, помещениях и сооружениях метрополитенов, в т. ч. в пожароопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации.

    ПвБВнг-LS

    1
    3
    4
    5

    50-625
    16-240
    16-240
    16-240

    1

    ТУ 16.К71-090-2002

    То же, с медными жилами. Прокладка в кабельных сооружениях, помещениях и сооружениях метрополитенов, в т. ч. в пожароопасных зонах, при отсутствии растягивающих усилий в процессе эксплуатации.


    УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА

    Минимальный радиус изгиба (Dн - наружный диаметр кабеля, мм)

    7,5 Dн

    Длительно допустимая температура нагрева жил

    70 C

    Максимально допустимая температура при токах короткого замыкания

    160 C

    Продолжительность короткого замыкания не более

    4 c

    Допустимый нагрев жил в аварийном режиме

    80 C

    Продолжительность работы кабелей в аварийном режиме не более

    8 часов в сутки

    Продолжительность работы кабелей в аварийном режиме не более

    1000 часов за срок службы

    Прокладка кабелей при температуре

    не ниже -15 С
