Система WAGO I/O предназначена для организации удаленного сбора данных и управления на основе различных промышленных сетей (Fieldbus). Система позволяет принимать и передавать дискретные, аналоговые, числоимпульсные сигналы, а также обмениваться данными с различными специальными устройствами.
|
|
|
Один блок ввода-вывода, узел шины fieldbus, состоит из базового контроллера узла полевой шины или программируемого контроллера (с функциональностью PLC; EN 61131-3); и набора 2 ... 8-канальных модулей ввода-вывода.

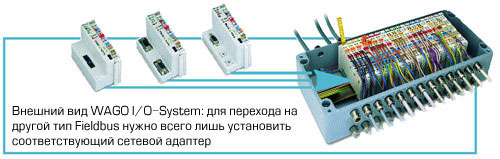

Система WAGO I/O-SYSTEMS 750 поддерживает все стандартные типы полевых шин, такие как PROFIBUS, INTERBUS, DeviceNet, CANopen, MODBUS, LonWorks®, Ethernet и другие.
Дискретные модули ввода-вывода работают с сигналами от 5 до 250 В и могут иметь функцию диагностики. Аналоговые модули поддерживают все стандартные виды сигналов: 0(4) -20мА, 0-10В, ±10В, термопары, термометры сопротивления.
Специализированные модули работают с интерфейсами SSI, инскрементальных энкодеров, RS 232 и RS 485. Имеются также модули питания на различные напряжения, для питания датчиков и исполнительных устройств, с предохранителем и без. Все модули выполнены на основе вибростойкого необслуживаемого зажима CAGE CLAMP®, обеспечивающего системе WAGO I/O-SYSTEMS 750 наивысшую надежность.
|
|
Маленькая - модульная - независимая от периферийной шины
Система ввода/вывода WAGO-I/O 750 является самой маленькой, имеющей модульную структуру, независимой от периферийной шины системой входов/выходов для децентрализованной автоматизации.
Она обеспечивает экономящее издержки и место формирование узлов периферийных шин с учитывающей специфику конкретного объекта, свободной смешиваемостью дискретных, аналоговых и комплексных модулей входов/выходов.
|
|
Система WAGO-I/O 752
Эта система отличается формой конструкции, особо экономящей место, компактной и оптимизирующей издержки и расходы. Система ввода/вывода WAGO-I/O 752 состоит из базового модуля для подключения внешних датчиков и исполнительных устройств и электронного модуля для размещения всей электроники.
Система ввода/вывода WAGO-I/O 752 выпускается в модификации с 16 дискретными вводами/выводами для наиболее важных систем контроллеров сети, таких как PROFIBUS, INTERBUS, DeviceNet и CANopen. Система WAGO-I/O 752 оснащена виброустойчивыми, быстрыми и не требующими обслуживания зажимами CAGE CLAMP® и обеспечивает максимально возможную эксплуатационную надежность.
|
|
Соединения с периферийные шинами, экономящие место и расходы:
Базовые контроллеры узла сети серии ЕСО, дискретные 8-канальные модули и аналоговые 4-канальные модули в качестве дополнения к системе ввода/вывода WAGO-I/O 750 соединяют в себе обеспечение такой эффективности, которая полностью отвечает потребности, компактности с гибкостью и модульностью.
Они способствуют уменьшению стоимости и экономии места при формировании узлов периферийных шин, отвечающих специфике объекта, на котором они применяются.
|
|
1. Соединения особо экономичные
|
|
- Базовые контроллеры узла сети серии ЕСО
- В основном для дискретных сигналов и для небольшого числа аналоговых сигналов
- Для PROFIBUS DP, INTERBUS, DeviceNet, CANopen.
|
|
2. Соединения для экономии места и расходов:
|
|
- Дискретные 8-канальные модули «вход-выход», ширина всего 12 мм
- 8 цифровых входов 24В постоянного тока 3А
- 8 цифровых входов 24В постоянного тока 0,2А
- 8 цифровых выходов 24В постоянного тока 0,5A
|
|
3. Рациональное подключение аналоговых сенсоров (датчиков) и исполнительных элементов:
|
|
- 4-канальные аналоговые модули «вход-выход», ширина всего 12 мм
- Разрешение 12 битов
- Аналоговый вход 0/4-20 мA, вход/выход 10 Вольт
- Аналоговый выход 0/4-20 мA, вход/выход 10 Вольт
|
|
4. Принадлежности:
|
|
- Штекерный разъем базового контроллера (периферийной шины) с присоединением зажимом CAGE CLAMP®
- Для PROFIBUS, CANopen, INTERBUS
|
|
