Опоры для наружного освещения

Крепление:

опоры крепятся в грунт при помощи железобетонной конструкции.

Покрытие:

газотермическое напыление цинком или, по желанию заказчика, горячее цинкование по ГОСТ 9.307-89, или лакокрасочное покрытие.

Согласно ТУ марка опоры состоит из буквенно-цифрового обозначения, которое расшифровывается следующим образом.

• ОП - опора неразъемная;
• ОПФ - опора фланцевого соединения с фундаментным блоком;
• ОПК - опора фланцевая консольного соединения с фундаментным блоком;
• 400, 700 и т.д. - максимальная статическая нагрузка в верхней точке, в килограммах;
• 8,5; 9,0 и т.д. - высота над поверхностью земли, в метрах;
• вк - определяет следующие возможные варианты подвода кабеля:
  • наружный кабельный подвод питания с защитным цоколем;
  • воздушный провод питания.

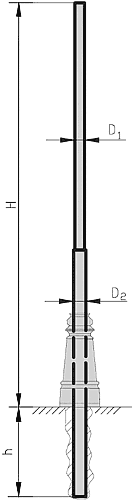

На опоре выполняются два отверстия: 30 мм в верхней части и 50 мм в нижней части (см. рис. 1).
вк1 - определяет следующие возможные варианты подвода кабеля:

• внутренний кабельный боковой подвод питания;
• воздушный подвод питания.

На опоре выполняются два окна в подземной части опоры для ввода кабеля и окно внутреннего монтажа с лючком и отверстие 30 мм в верхней части.

• в - воздушный подвод питания;
• 2,5; 3,0; 3,5 - высота фундаментного блока для опор типа ОПФ, в метрах;
• 1,4; 1,7; 2,0 - длина консоли для опор типа ОПК, в метрах.
